1、免断流在线维护；

2、抗气泡抗干扰能力强；

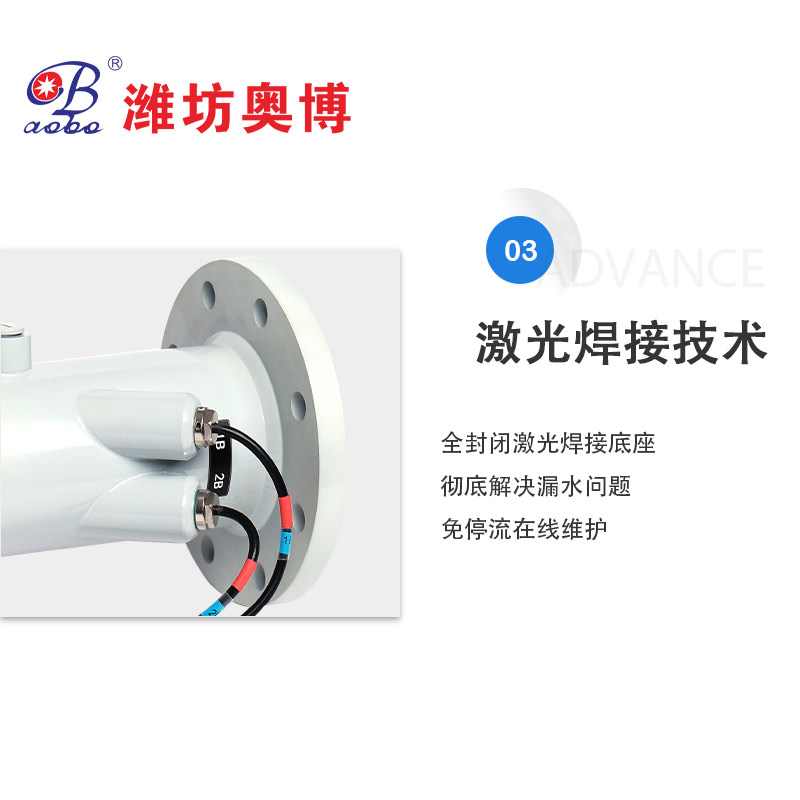

3、传感器耐高温不漏水；

4、动态响应可达每秒200次；

5、动态测量范围1:50以上；

6、测量不同剖面流速可获得最佳精度；

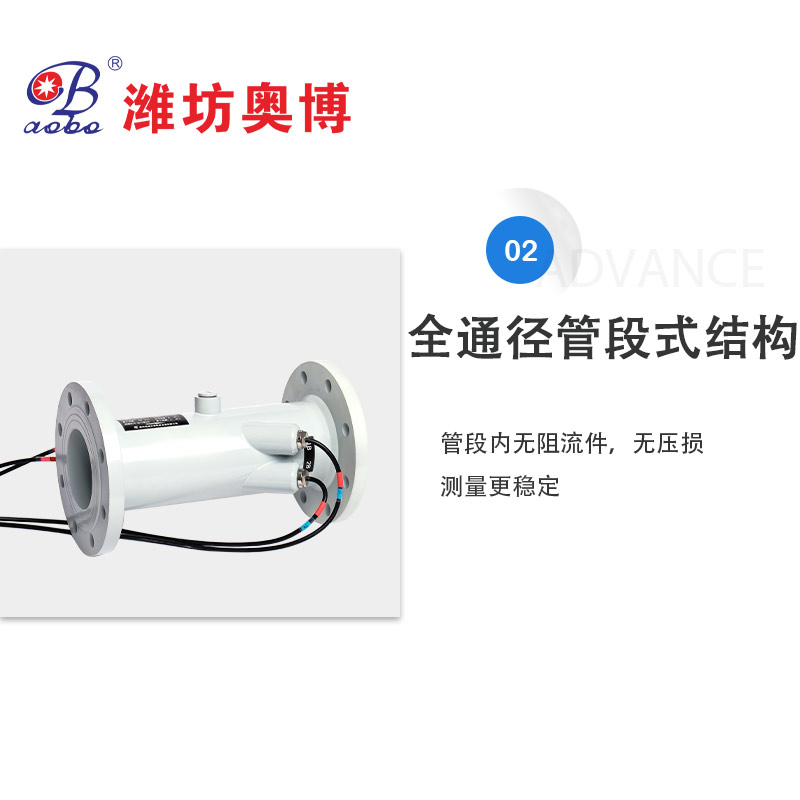

7、全通式管段结构，无压损、流速稳定；

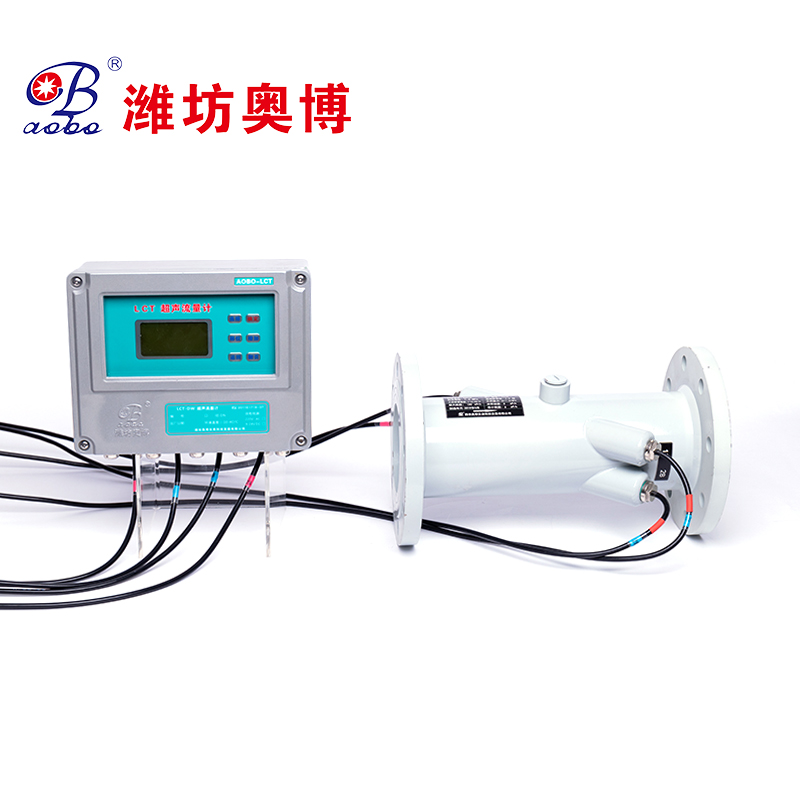

8、一体式或分体式安装；

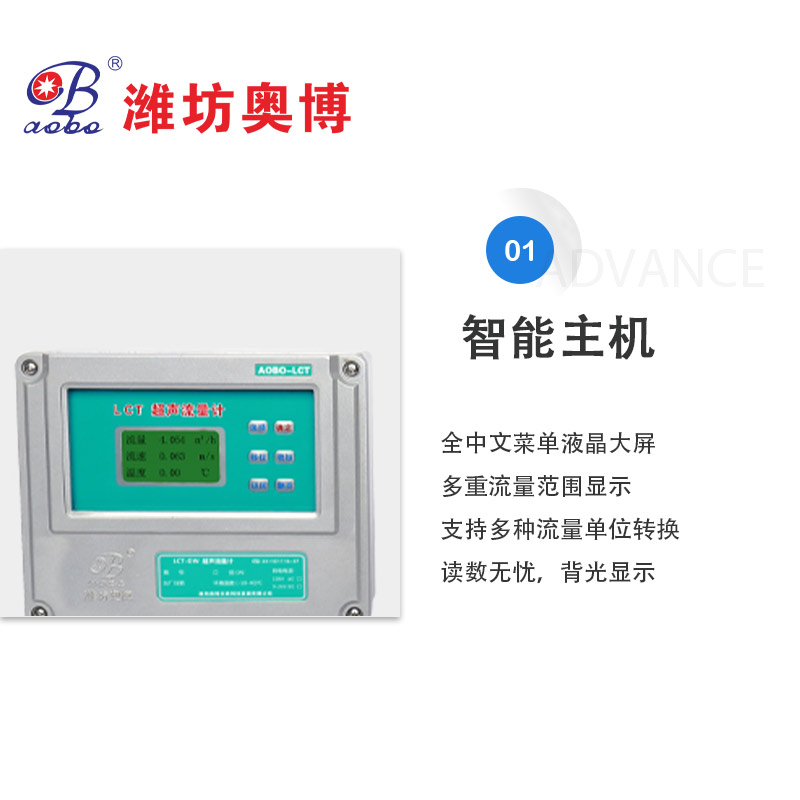

9、240*128工业级大屏幕液晶显示；

10、测量液体不受电导率影响；

11、1路高达5000Hz高速脉冲输出；

12、1路标准（4-20）mA电流输出；

13、M-BUS通讯接口；

14、RS232/485接口，标准MODBUS协议。

公称通径：DN50-DN1400；

测量介质：清洁的单一液体；

介质温度：≤130℃；

准确度等级：1.0级；

重复性：0.2%；

可测范围：1:50以上；

表体材质：碳钢；不锈钢；

供电电源：AC220V±10%，50Hz或（10-36）VDC；

信号输出：脉冲当量（0.01-9999）L/N可设，稳定性30ppm，标准电流（4-20）mA输出；

通信输出：M-BUS通讯接口，RS232/485接口，标准MODBUS协议。

安装方式特点

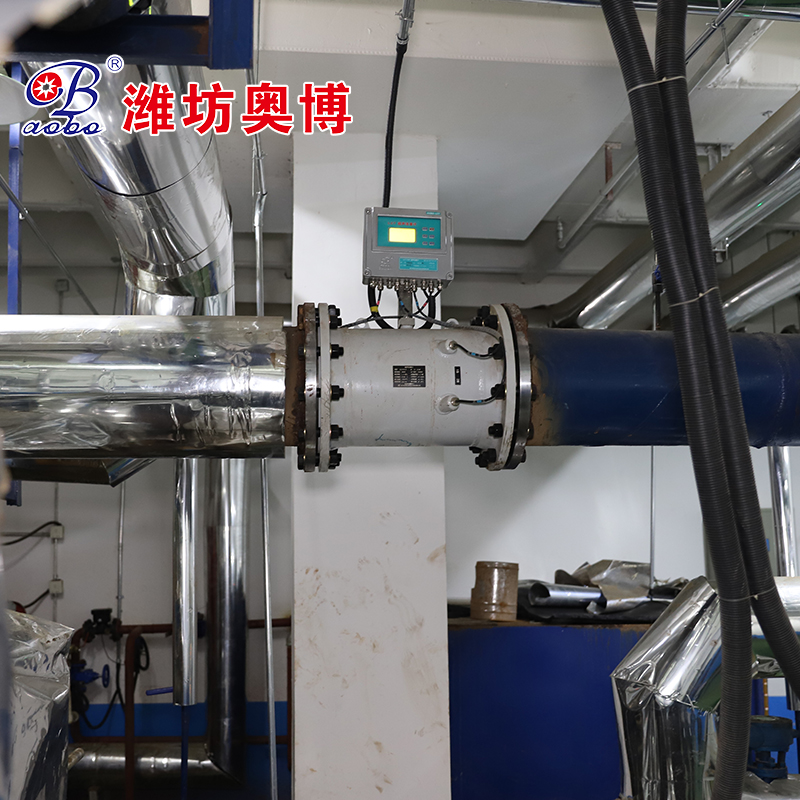

管段式超声波流量计特点：

1、适用于因某些管道由于材质疏，导声不良；

2、适用于锈蚀严重、衬里和管道内空间有间隙等原因，导致超声波信号衰减严重，无法安装插入式传感器的场合；

3、管段式传感器解决了外夹式传感器和插入式传感器安装过程中由于管道不标准引起的测量精度下降的难题；

4、解决了人为安装和调试误差而造成的测量精度下降等问题；

5、适用于常规管径的液体测量，精度较高。

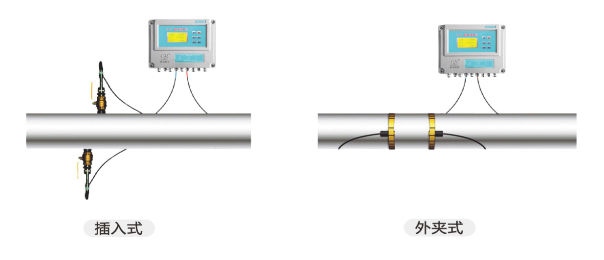

外夹式超声波流量计特点：

1、现场安装无需破管，对流速无影响，没有压力损失；

2、对于大口径管道的流量测量，不会因管径大而增加投资。

插入式超声波流量计特点：

1、使用专用开孔工具使传感器在带压不停水的情况下安装，独特的带压拆卸、安装方法，不影响正常生产，随时完成在线更换与检修。

2、相对于其他各类流量计（如电磁流量计），在大口径管道上，性价比更高。

安装要求

选择测量点：

超声波流量计在所有流量计的安装中是最简单便捷的。只要选择一个合适的测量点、把测量点处的管道参数输入到流量转换器中，把传感器安装在管道上即可进行测量。选择测量点时要求选择流体流场分布均匀的管段部分，以保证测量精度。安装时，应遵循以下原则：

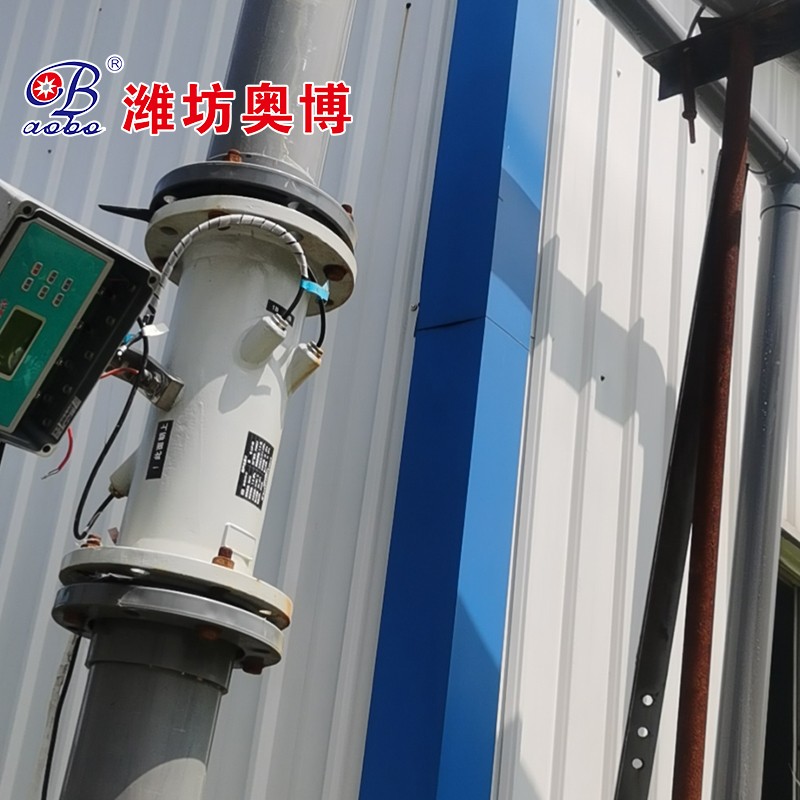

1、选择充满流体的管段，如充满流体的水平管段或流体由下向上流动的垂直管段；

2、测量点至少要选择距上游10倍直接（≥10D），下游5倍直径（≥5D）以上的均匀直管段，该范围内没有任何阀门、弯头、变径等干扰流场的装置。如测量点前有泵、T形三通、调节阀、节流孔、渐扩管段或其它会引起旋转流的装置，要求其上游直管段更长。在水平管段上，传感器一般安装在管道的9点钟、3点钟（水平）位置；

3、应避开6点、12点（垂直）的位置，以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减；

4、要保证测量点处的温度在可测工作范围以内；

5、安装时考虑预留出1-2人操作空间，便于维护；

6、地埋管线管道井，注意防水防潮。

7、外夹式超声波流量计安装时充分考虑管道内壁结垢状况，尽量选择无结垢的管段进行测量，不能完全满足时，需把结垢考虑为衬里以获得更好的测量精度；

8、外夹式超声波流量计安装时选择管材均匀致密，易于超声波传输的管段。

安装注意事项：

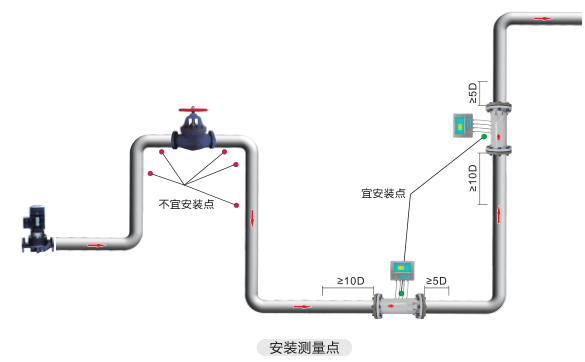

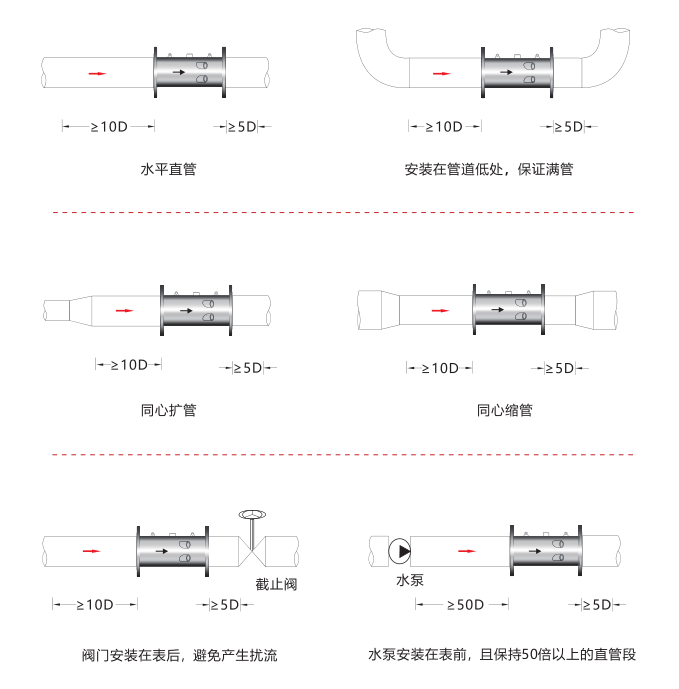

超声波流量传感器上下游要按下图要求留有足够长的直管段（D为传感器口径）。

流量计接线

一旦流量计按照要求安装在指定位置，便可以开始接线。

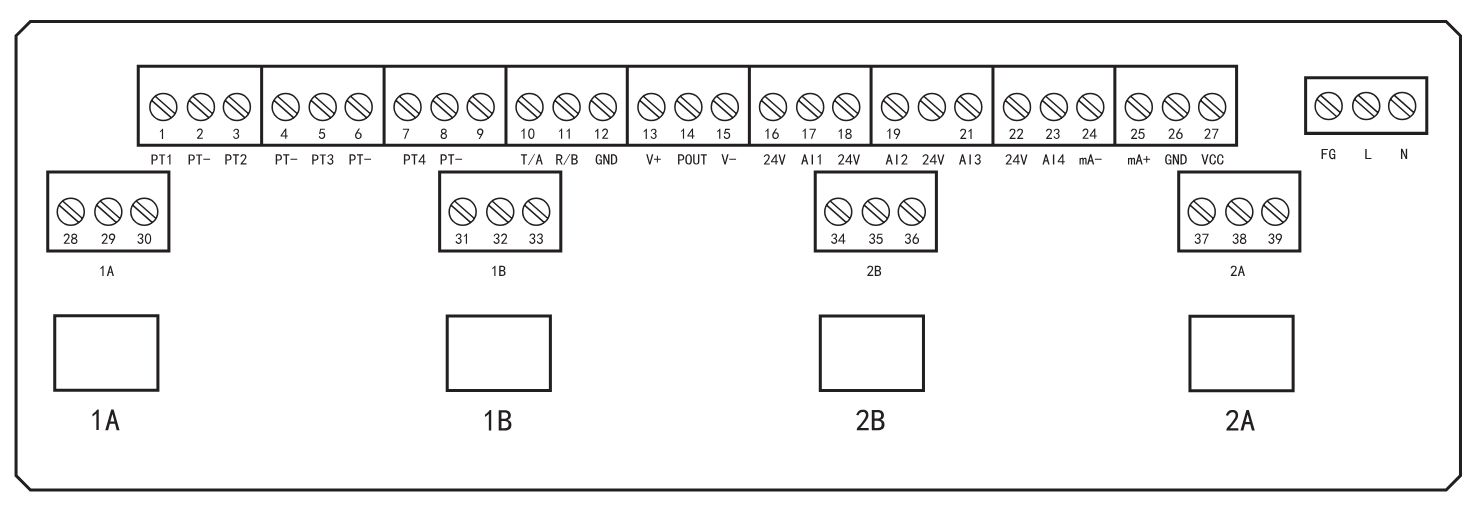

打开主机上盖，可以看见转换器的接线端子，具体接线，请参照下图：

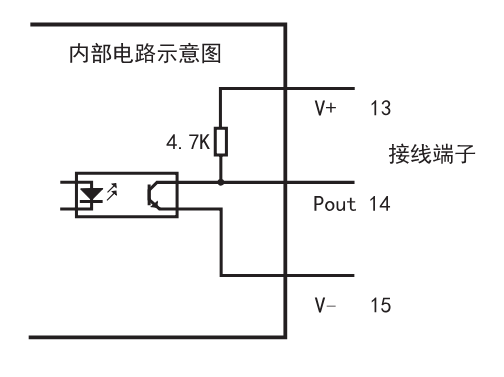

1、脉冲输出接线图

V+接如供电电压：12-24V     POUT脉冲输出信号     V-接外部电源负极

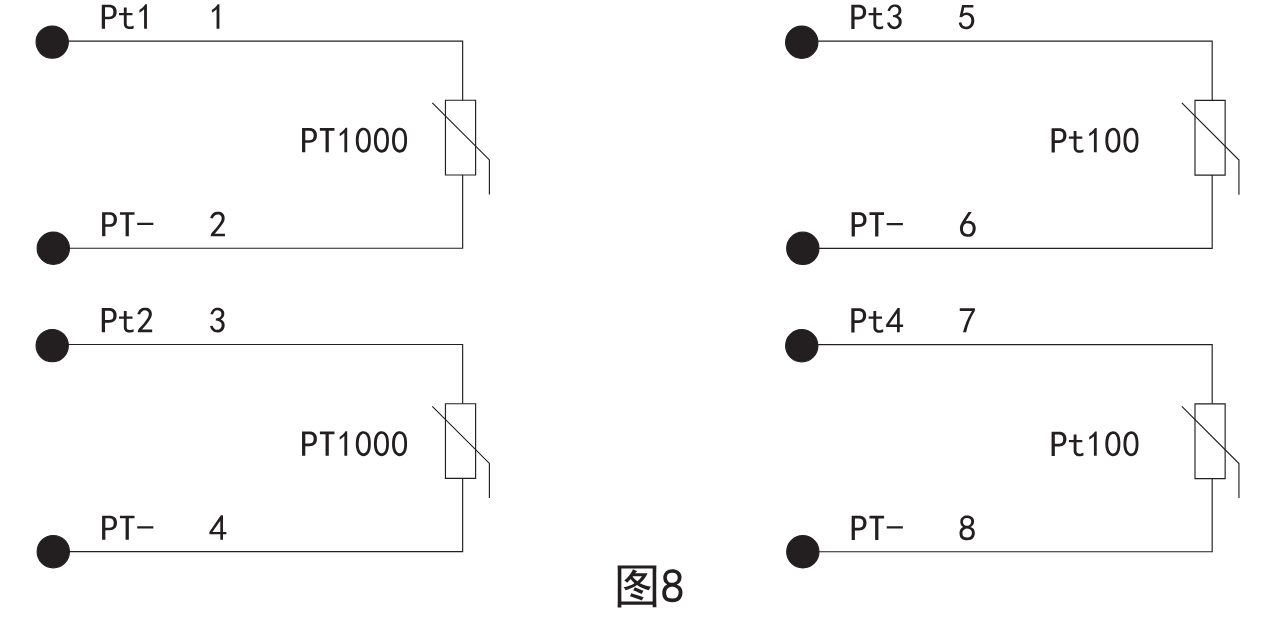

2、温度传感器接线图

表体外形尺寸（单位：mm）
