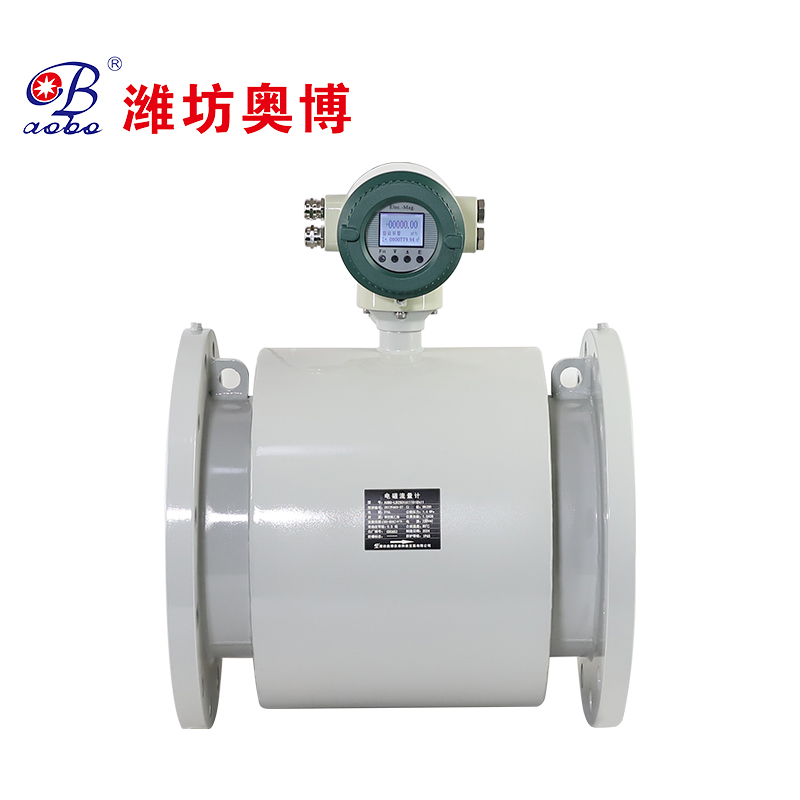

一体式电磁流量计
ABDT-LD系列智能电磁流量计是一种比较成熟的液体测量仪表，适用于测量封闭管道中导电液体（电导率≥5µs/cm）和浆液的体积流量，适用于各种酸碱盐溶液、清水、海水、污水、泥浆、纸浆、矿浆、低电导率液体等。广泛应用于工业生产过程控制、能源计量、环境保护、污水处理等领域。可以输出4～20mA电流信号、脉冲信号等，与显示、记录仪表、积算器或调节器配套，进行流量的检测、积算、调节和控制。磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
产品详情
电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
当导电流体以平均速度V(m/s)通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B(T)的磁场中，那么在一对电极上就会产生感应电动势E（V).它的方向垂直于磁场和流体方向。
法拉第电磁感应定律为：E=B*D*V （1）
当B是一个常数时，对某一个固定的口径D也是一个已知数，公式（3）中
（一个常数），那么公式（3）可改写为
公式（5）可以看出，流量QV与电动势E 成正比。
1、不受流体密度、粘度、温度和压力影响；
2、测量管内无阻流件，压损小，直管段要求低；
3、抗干扰能力强，精确度高；
4、转换器特有流量测量的稳定性，功率损耗小；
5、具有多种报警功能，如空管报警、励磁报警和上下限报警；
6、测量范围宽，衬里和电极有多种选择，能满足多种导电流体的要求；
7、采用SMD 器件和表面安装（SMT）技术，电路可靠性高；
8、可用于相应的防爆场合。
介质温度：一体式70℃；
分体式：依据衬里材料不同，耐温≤150℃；
公称通径：DN15-DN1400；
准确度等级：0.5级；
最高流速：15m/s；
公称压力：1.0MPa，1.6MPa，2.5MPa，4.0MPa，其他规格和标准可按用户要求；
流体电导率：≥5us/cm；
执行标准：JB/T9248-2015；
环境温度：传感器（-25~60）℃，转换器（-10~60）℃
相对湿度：（5~85）%RH，无结露；
外壳防护：转换器IP65，传感器IP68。
电磁流量传感器上下游要按下图要求留有足够长的直管段（D为传感器口径）
水平直管 安装在管道低处，保证满管
同心扩管 同心缩管
阀门安装在表后，避免产生扰流 水泵安装在表前，避免产生负压，且保持50倍的直管段
注：其他安装问题请咨询本公司

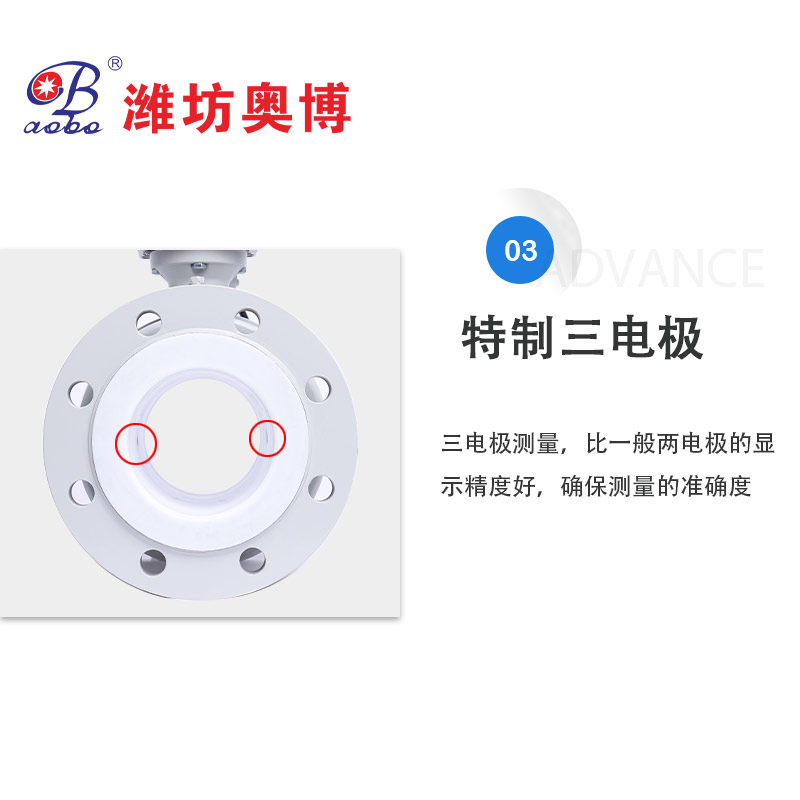

电极材料的选择
电极材料 | 特点及使用范围 |
316L | 适用：1、生活用水、工业用水、原水、井水、城市污水 2、弱腐蚀性酸、碱、盐溶液 |
哈氏金属B | 适用：1、盐酸（浓度小于10%）等非氧化性酸 2、氢氧化钠（浓度小于50%），一切浓度的氢氧化铵碱溶液 3、磷酸、有机酸 不适用：硝酸 |
哈氏金属C | 适用：1、混酸，如铬酸与硫酸的混合溶液 2、氧化性盐类，如Fe+++、Cu++、海水 不适用：盐酸 |
钛Ti | 适用：1、盐，如（1）氯化物（氯化物/镁铝/钙/铵/铁等） （2）钠盐、钾盐、次氯酸盐、海水 2、浓度小于50%氢氧化钾、氢氧化胺、氢氧化钡碱溶液； 不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸 |
钽Ta | 适用：1、盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸）； 2、二氧化氯、氯化铁、次氯酸、氰化钠、乙酸铅等； 3、硝酸（包括发烟硝酸）等氧化性酸，温度低于80度的王水； 4、不适用：碱、氢氟酸 |
铂-铱合金 | 适用：几乎所有的酸、碱、盐溶液（包括发烟硝酸、发烟硫酸） 不适用：王水、铵盐 |
碳化钨 | 适用：磨损大的介质、纸浆、污水、能抗固体颗粒干扰； 不适用：无机酸、有机酸、氯化物 |

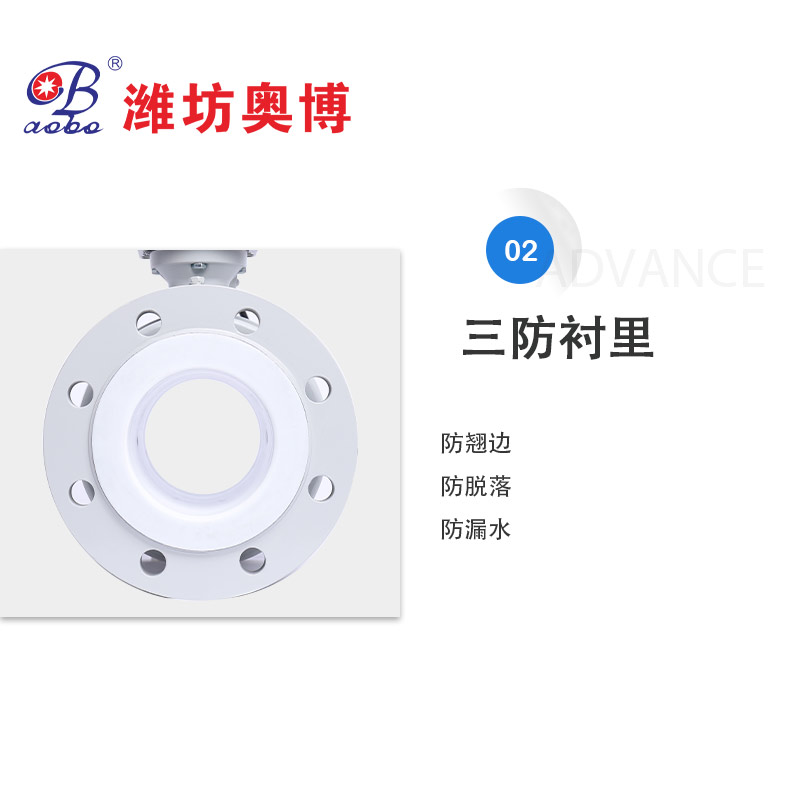

衬里材料的选择
衬里材料 | 主要性能 | 适用范围 |
聚四氟乙烯 （PTFE） | 1、塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓酸和各种有机溶剂 2、耐磨性和粘接性能差 | 1、耐温≤80℃ 2、酸、碱等强腐蚀介质 3、卫生类介质 |
加网PFA | 1、化学稳定性、电绝缘性、润滑性、不粘性和可燃性与F46相仿，但PFA材料强度、耐老化性、耐温性能优于F46 2、与金属粘接性好，耐磨性好于PTFE、F46 3、低烟、难燃、耐高温、高温机械强度比PTFE和F46高 | 1、长期使用耐温≤150℃ 2、能用于测量大多数强酸、强碱、强氧化剂等强腐蚀性介质；但不适用于KOH、硝酸、氢氟酸等 |
聚全氟乙丙烯F46 | 1、化学稳定性、电绝缘性、润滑性、不粘性和可燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能优于PTFE 2、与金属粘接性好、耐磨性好于PTFE 3、具有优良的抗撕裂性能 | 1、长期使用耐温≤110℃ 2、能用于测量大多数强酸、强碱、强氧化剂等强腐蚀性介质，但不适用于KOH、硝酸、氢氟酸等 |
聚氯丁橡胶 | 1、有极好的弹性、耐磨性能较好 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀 | 1、耐温≤65℃ 2、测一般水、污水、泥浆、矿浆 |
聚氨酯橡胶 | 1、有极好的耐磨性能，良好的耐油性能 2、强度高、耐撕裂性好，但耐酸、碱性能较差 | 1、一般长期使用耐温≤60℃ |
电磁流量传感器的外形和安装尺寸（单位：mm）
