产品详情

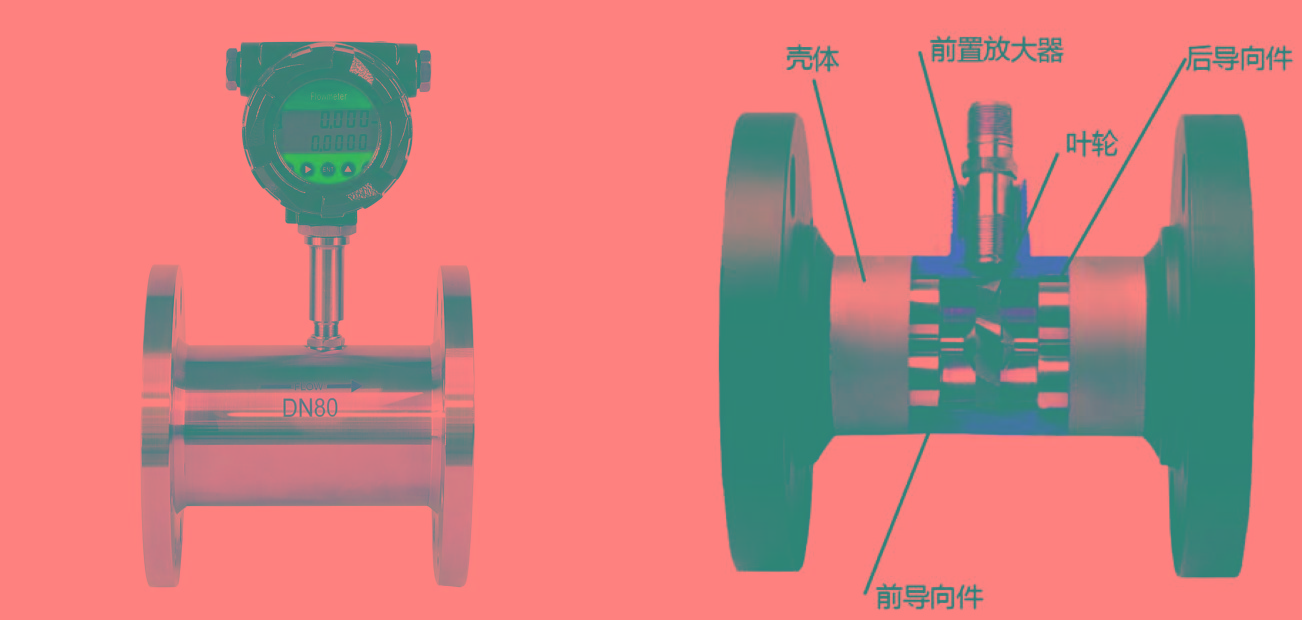

图1所示为液体涡轮流量传感器结构简图，由图可见，当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性的改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大后，送至显示仪表显示。
1、高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，短期重复性可达0.05%-0.2%，正是由于良好的重复性，如正常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3、输出4-20mA信号，可以与DCS连接实现智能控制；
4、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
5、原始脉冲频率范围（10Hz-1.5KHz），信号分辨率强；
6、量程比宽，最大量程比可达1：20；
7、结构紧凑轻巧，安装维护方便，流通能力大；
8、适用高压测量，传感器表体上不必开孔，易制成高压型仪表。
被测介质 | 无杂质、低粘度、无强烈腐蚀性液体 | ||||
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用一体法兰连接或夹持法兰连接 | ||||
精度等级 | 管段式：1.5%、1%、0.5%、0.2%（需特制） | ||||
量程比 | 1:10-1:20 | ||||
检定条件 | 检定装置 | 标准表法液体流量检定装置 | |||
静态质量法液体流量检定装置 | |||||
环境条件 | 环境温度 | 20 | |||
相对湿度 | 65% | ||||
检定条件 | 介质温度 | T1（一般型，标配） | -20℃~+80℃ | ||
T2（高温型，定制） | -20℃~+120℃ | ||||
T2（高温型，定制） | -20℃~+150℃ | ||||
环境温度 | -20℃~+60℃ | 相对湿度 | 5%-90% | ||
大气压力 | 86KPa~106KPa | ||||
口径流量对照表
管段式液体涡轮流量计安装方式
安装注意事项
1、安装条件及位置
（1）管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。
（2）避免气泡，如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。
安装场所和要求
（1）传感器应安装在便于维修，管道无振动、无强电磁干扰和热辐射影响的场所。
（2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装传感器管道垂直度偏差亦应小于5°，在不能停流的场所，应装旁通管和可靠的截止阀（见上图），测量时要确保旁通管无泄漏。
（3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。
（4）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有气体，则应在传感器上游侧装消声器。过滤器和消气器的排污口和消气口要通向安全的场所。
（5）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。
3、直管段长度智能液体涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器，要求入口段和出口段直管段长度。

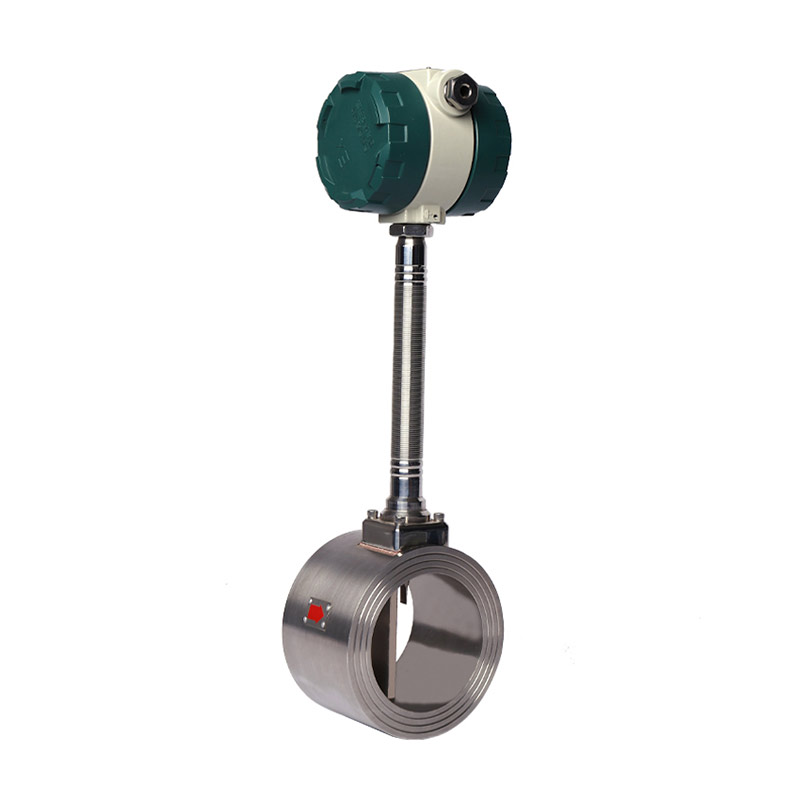

涡街流量计
