产品特点

                   1、量程比大；

        2、测量精度高；

        3、结构简单、牢固、无传动件、使用寿命长；

        4、维护简单、易安装、工作量小、费用低；

        5、应用范围广，蒸汽、气体、液体的流量均可测量；

        6、压力损失小，准确度高、重复性好、长期工作稳定性好；

        7、输出频率信号不受流体温度、压力、黏度、密度等参数影响。

技术参数

公称通径：DN15-DN600

公称压力：1.6MPa，2.5MPa，4.0MPa

测量介质：液体、气体、蒸汽等单相或可认为是单相的介质

介质温度：（-20-350）℃

精度等级：1.0级，1.5级

范围度：1:10-1:15，智能型1:15以上

压损系数：Cd=2.4

输出信号：方波：低电平≤0.5V，高电平≥5V，流量信号：（4-20）mA，HART协议输出

供电电源：DC24V，DC12V，DC3.6V锂电池

表体材质：1Cr18Ni9Ti，用于强腐蚀介质时材质另定

环境条件：（-40-55）℃ [现场显示型（-20-55）℃]，湿度（5-90）%RH，大气压力（8-106）KPa，防爆型（-20-40）℃

防护等级：IP65

防爆等级：ExdIICT6Gb，防爆编号：SYEx19.12246

安装要求

1. 涡街流量传感器上下游要按下图要求留有足够长的直管段（D为传感器口径）

   同心收缩 全开阀门                   同心扩管

 不同平面两个90度弯头           同一平面两个90度弯头

一个90度弯头             调节阀半开阀门（不推荐）

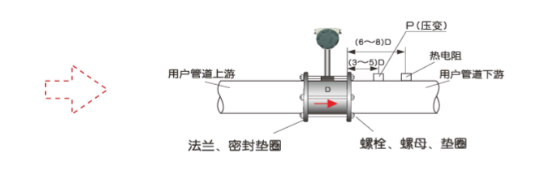

2. 需要温压补偿时，压力、温度测量点应分别设置在流量传感器下游端面（3-5）D和（6-8）D处，取压孔直径（6-12）mm，取压短管根部与管道内壁平齐，不得深入管道内壁。热电阻护套前端尽量插入管道中央。

传感器安装示意图

3. 上下游配管内径应与传感器口径一致，若不能一致时，应采用比传感器口径略大的管道，误差要≤+3%，并不超过5mm；配管应与传感器同心，同轴度应＜0.05D；密封垫不能凸入管道内，其内径可比传感器口径大（1-2）mm。

4. 为避免管道振动影响，应考虑在流量计上游约2D处加固定支撑或支撑前在满足直管段长度的前提下加弹性软管过度。

5. 涡街流量传感器应尽量选择在安全，便于安装、调试、检修、环境比较好的地方安装，周围应留有足够的操作空间，安装于高空时，应有操作平台。避免安装在有强电磁场、强烈机械振动及与使用条件不相符的温湿度环境。
6. 涡街流量传感器可以安装在水平、垂直、倾斜管道上，但具体应选择在测量液体时能保证满管并避免气泡影响的位置；测量气体（蒸汽）时须避免积液的影响。

液体测量

测量液体时，涡街流量传感器应安装在管线的较低处。

气体测量

测量气体（蒸汽）流量时，涡街流量传感器应安装在管线的较高处。

   涡街流量传感器在垂直管道上的安装，测量气体（蒸汽）流量时，介质流向不限；测量液体流量时，流向应由下向上。

7. 涡街流量传感器装于水平管道时，应避免表头向下，应倾斜向上45度安装。
8. 插入式涡街安装时要保证其轴线与管道中心线重合并垂直于管道轴线，插入深度符合要求，流向正确，测量头轴线与管道轴线平行，其角度误差＜7°，流向调准后应予锁定，避免转动。
9. 焊接时要卸下涡街流量传感器，严禁带表焊接；管道保温时流量传感器连接杆部分不能保温。
10. 必要时涡街流量计应可靠接地，接地电阻≤10Ω。
