使用环境条件

     环境温度：传感器

        环境温度：传感器（-25～+60）℃   转换器（-20～+60）℃

        相对温度:（5～85）%RH

工作条件

流体最高温度： 一体式  ≤70℃；

                        分体式：聚四氟乙烯衬里   ≤80℃

                                      聚氯丁橡胶衬里   ≤65℃

                                      高温橡胶        ≤120℃

                                      聚氨酯橡胶衬里   ≤60℃

                                      PFA衬里          ≤150℃

                                      F46衬里          ≤110℃

     流体电导率：   ≥5uS/cm

产品组成

    电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。

产品型式

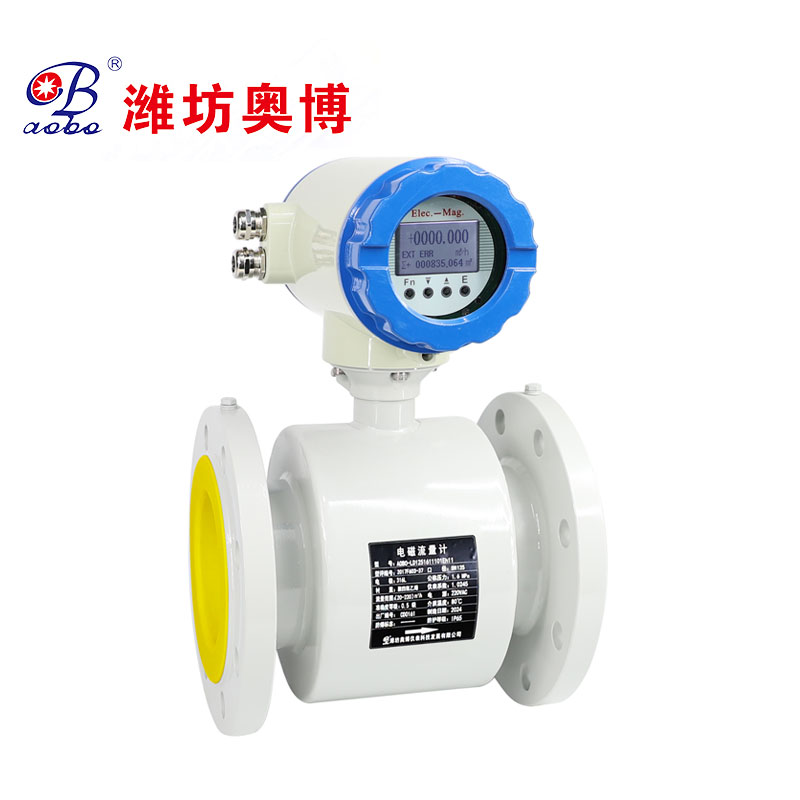

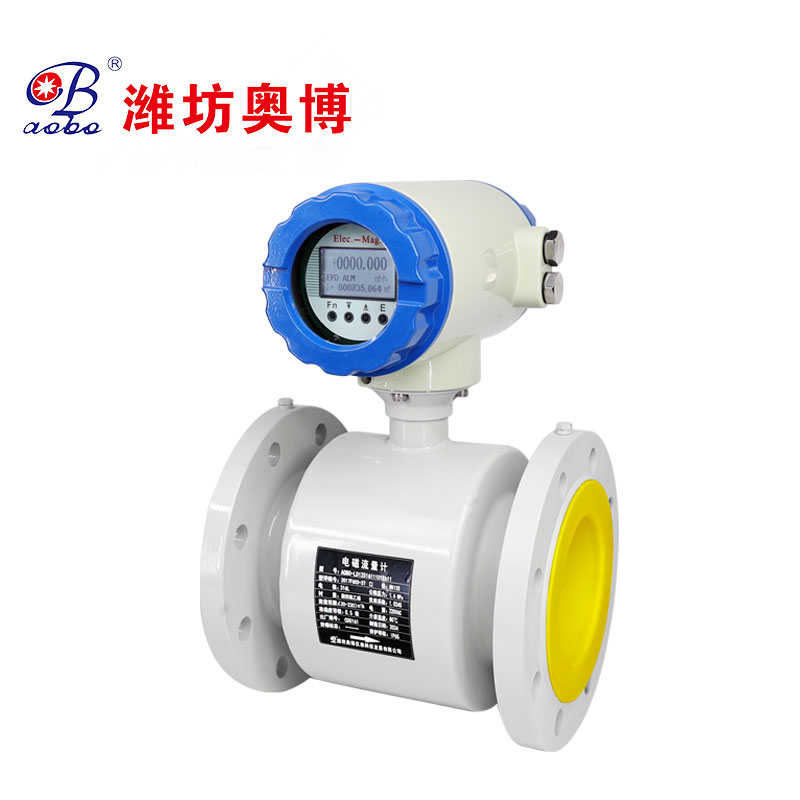

    AOBO-LD系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。

    传感器有7种不同材料的电极和6种不同材料的衬里可供选用。

执行标准：JB/T9248-2015

最高流速：15m/s

公称通径：DN15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、1000、1200、1400、1600、1800、2000

精确度：0.5%

公称压力：（1.0 1.6 2.5 4.0）MPa，其它规格和标准可按用户要求.

材料：电极形式和材料

          电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。

          电极及接地电极材料有316L不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。

          法兰材料：碳钢、不锈钢（可选）

          接地环材料：不锈钢

          进门保护环材料：不锈钢、碳钢。

外壳防护

          IP65

          IP68  仅限分体式的传感器，且不包括防爆结构。

防爆标准：

          防爆等级：ExdmbIIC T6 Gb

连接电缆：分体型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100m，本公司随表免费提供10m电缆，不足部分需订货。

转换器性能

供电电源：单相交流电（85-265)V，（45-63)HZ，功率小于20W；直流供电(11-40)VDC。

转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机（RS485、RS232）对转换器设定编程，高清晰度背光LCD显示，空管检测，自诊断功能。

数字通讯：RS485、RS232、MODBUS、REMOTE，具有防雷击保护。

输出信号

电流输出：双向两路，全隔离(0-10)mA/(4-20)mA；负载电阻：(0-10)mA时是(0-1.5)KΩ，(4-20)mA时是(0-750)Ω。

频率输出：正向和反向流量输出，输出频率上限可在(1-5000) HZ范围内设定。带光电隔离的晶体管集电极双向输出。外接电源不大于35V，导通时集电极最大电流为250 mA。

脉冲输出：正向和反向流量输出，输出脉冲上限可达5000cp/s。脉冲当量为0.001L-1.0m3/cP.脉冲冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于35V，导通时集电极最大电流为250mA。

流向指示输出：本流量计可测正反方向的流体流动流量。并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平，反向流体流动输出0V的低电平。

报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V，导通时集电极最大电流为250mA。报警状态：流体空管、励磁断线、流量超限。

阻尼时间：在（0-100)S间分档可选。

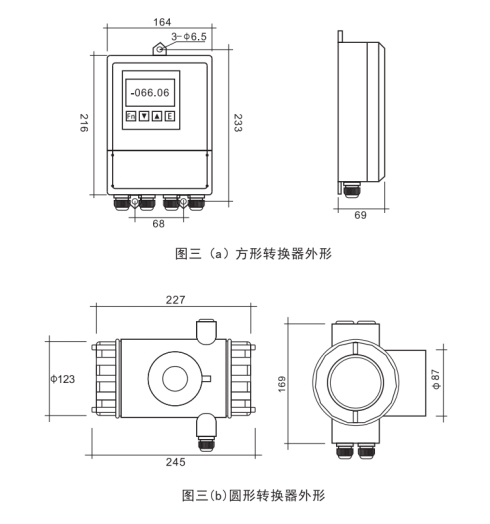

转换器外型尺寸，见图三（a）（b),单位mm

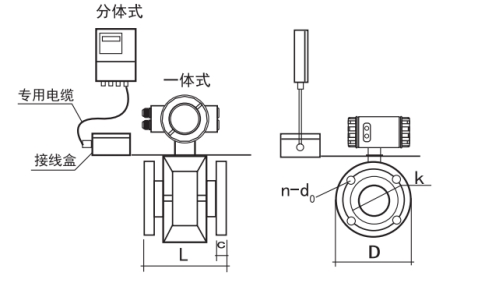

传感器外形和安装尺寸，见图四

公称 通径	L	法兰尺寸（GB/T9119-2010)
		D	K	d0	N	C	PN
15	200	95	65	14	4	14	4.0MPa
20	200	105	75	14	4	16
25	200	115	85	14	4	16
32	200	140	100	18	4	18
40	200	150	110	18	4	18
50	200	165	125	18	4	20
65	200	185	145	18	8	20	1.6MPa
80	200	200	160	18	8	20
100	250	220	180	18	8	22
125	250	250	210	18	8	22
150	300	285	240	22	8	24
200	350	340	295	22	12	26
250	450	405	355	26	12	29
300	500	445	400	22	12	26	1.0MPa
350	500	505	460	22	16	30
400	600	565	515	26	16	32
450	600	615	656	26	20	36
500	600	670	620	26	20	38
600	600	780	725	30	20	42
700	700	910	840	36	24	38

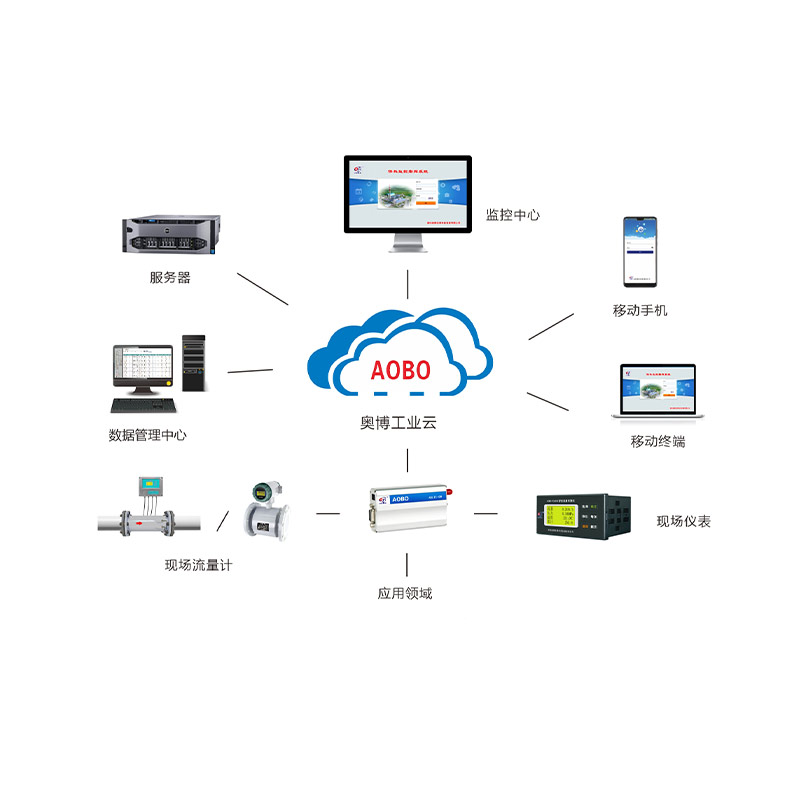

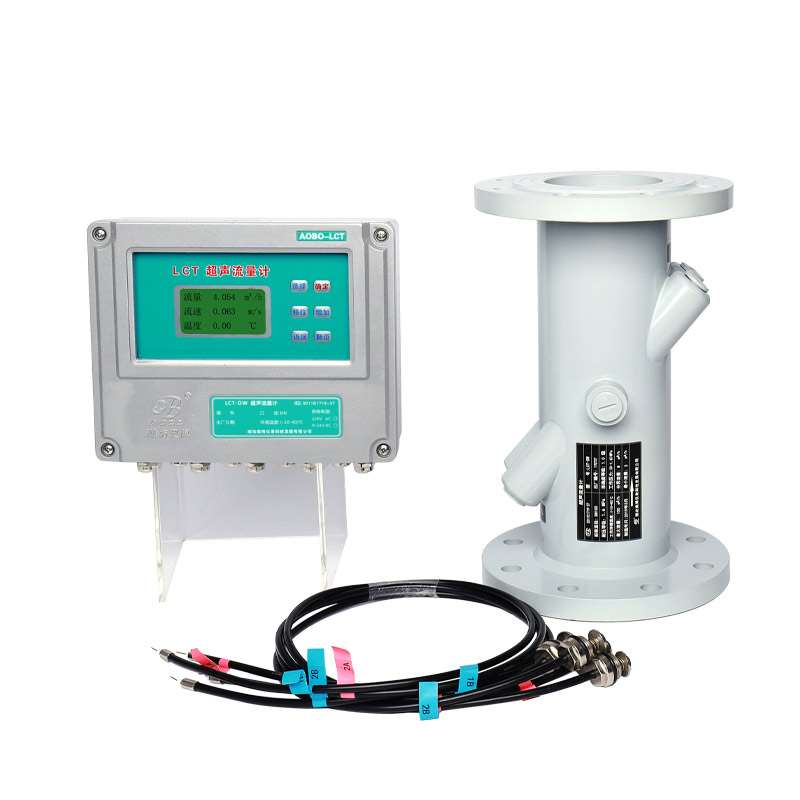

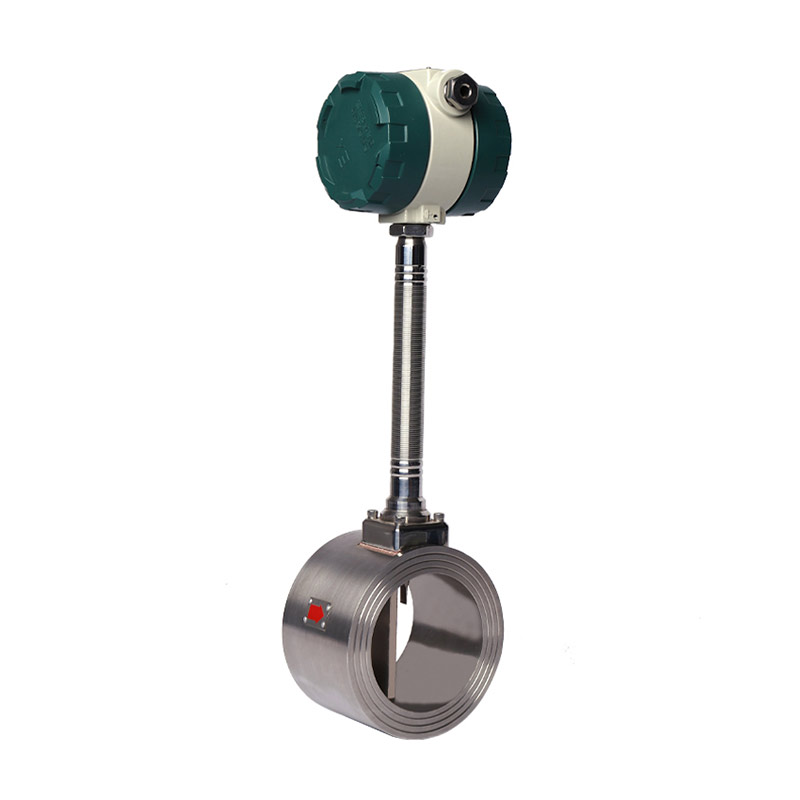

800	800	<p style="text-indent:0;text-autosp 远程抄表系统 为了满足用户计量和节能的各种需求，我公司自主研发的适应各种不同用户需求的（能源管理）智能远程抄表系统，在软件和硬件方面采用标准化、可靠性设计、符合国家标准。广泛应用于热电、化工、天然气、造纸、制药、生物技术、城镇供暖等领域，经过几年来的实际运行，得到了客户的普遍认可。 查看产品 涡街流量计 涡街流量计主要用于管道介质流体的流量测量，如气体、液体、蒸汽等多种介质，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计采用压电应力式传感器，可靠性高，使用寿命长，可在（-20-350）℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。 查看产品 超声波流量计 LCT超声流量计采用时差法计算流量，利用先进的微处理数字技术，特别适用于区域供热，热源厂，换热站，暖通空调（空调制冷设备）、自来水等液体的流量测量。 LCT超声流量计包括流量传感器和流量转换器；流量传感器采用多声道超声波，分别测量管道内不同流体层的介质流速，由软件自动补偿计算管段内介质的截面流速。流量转换器采用高速混合信号处理CPU，配备高精度 查看产品 潍坊奥博仪表科技 短信验证 邮箱验证 请输入手机号 发送 请输入验证码 提交 潍坊奥博仪表科技 短信验证 邮箱验证 请输入邮箱 发送 请输入验证码 提交 免费获取解决方案 0536-2200676
